1.離心式通風機系列產品的型號

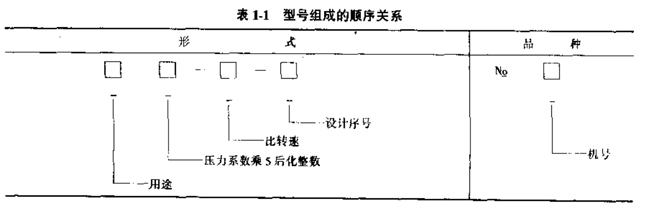

用形式表示，單臺產品型號用形式和品種表示。型號組成的順序關系見表1-1。
1)風機產品用途代號按表1-2規定。
2)壓力系數的5倍化整后采用一位數。個別前向葉輪的壓力系數的5倍化整后大于10時，亦可用二位整數表示。
3）比轉速采用兩位整數。若用二葉輪并聯結構，或單葉輪雙吸入結構，則用2乘比轉速表示。
4)若產品的型式中產生有重復代號或派生型時，則在比轉速后加注序號，采用羅馬數字體Ⅰ 、Ⅱ等表示。
5)設計序號用阿拉伯?dāng)?shù)字“1”，“2”等表示，供對該型產品有重大修改時用。若性能參數、外形尺寸、地基尺寸，易損件沒有更動時，不應使用設計序號。
6）機號用葉輪直徑的分米數表示。
2.離心式通風機的名稱型號表示舉例如表1-3所示。
表1-2 風機產品用途代號
|
序號 |
用途類別 |
代 號 |
序號 |
用途類別 |
代 號 | ||
|
漢字 |
簡寫 |
漢字 |
簡寫 | ||||
|
1 |
工業冷卻水通風 |
冷卻 |
L |
18 |
谷物扮末輸送 |
粉末 |
FM |
|
2 |
微型電動吹風 |
電動 |
DD |
19 |
熱風吹吸 |
熱風 |
R |
|
3 |
一般用途通風換氣 |
通用 |
T(省略) |
20 |
高溫氣休輸送 |
高溫 |
W |
|
4 |
防爆氣體通風換氣 |
防爆 |
B |
21 |
燒結爐煙 |
燒結 |
SJ |
|
5 |
防腐氣體通風換氣 |
防腐 |
F |
22 |
一般用途空氣輸送 |
通用 |
T(省略) |
|
6 |
船舶用通風換氣 |
船通 |
CT |
23 |
空氣動力 |
動力 |
DL |
|
7 |
紡織工業通風換氣 |
紡織 |
FZ |
24 |
高爐鼓風 |
高爐 |
GL |
|
8 |
礦井主體通風 |
礦井 |
K |
25 |
轉爐鼓風 |
轉爐 |
ZL |
|
9 |
礦井局部通風 |
礦局 |
KJ |
26 |
柴油機增壓 |
增樂 |
ZY |
|
10 |
隧道通風換氣 |
隧道 |
CD |
27 |
煤氣輸送 |
煤氣 |
MQ |
|
11 |
鍋爐通風 |
鍋通 |
G |
28 |
化工氣體輸送 |
化氣 |
HQ |
|
12 |
鍋爐引風 |
鍋引 |
Y |
29 |
石油煉氣體輸送 |
泊氣 |
YQ |
|
13 |
船舶鍋爐通風 |
船鍋 |
CG |
30 |
天燃?xì)廨斔?/P> |
天氣 |
TQ |
|
14 |
船舶鍋爐引風 |
船引 |
CY |
31 |
降溫涼風用 |
涼風 |
LF |
|
15 |
工業用爐通風 |
工業 |
GY |
32 |
冷凍用 |
冷凍 |
LD |
|
16 |
排塵通風 |
排塵 |
C |
33 |
空氣調節用 |
空調 |
KT |
|
17 |
煤粉吹風 |
煤粉 |
M |
34 |
電影機械冷卻烘干 |
影機 |
YJ |
表1-3 風機型號表示舉例
|
序號 |
名 稱 |
型 號 |
說 明 | |
|
形 式 |
品 種 | |||
|
1 |
(通用）離心式通風機 |
4-72 |
No 20 |
一般通風換氣用，壓力系數乘5后的化整數為4，比 |
|
7 |
鍋爐離心式引風機 |
Y4-72 |
No 20 |
用在鍋爐引風上，其它參數同1條 |
